用 途:用于制作胶棒、胶轮、胶棍、密封圈和筛板等聚氨酯杂件。
特 性:制品具有良好耐磨性、耐水性、耐霉菌性,回弹性好,力学性能优,并可添加色料调整颜色。
操作要点:预聚体在80-85℃下真空脱气后,与熔化好的MOCA混匀、脱气、浇注、硫化成型,适用于手工操作和机械成型。
贮 存:存于阴凉干燥处。开封后,需尽快用完;以防吸潮变质;如不能一次用完,需氮气置换后密封,原装贮存期为三个月。

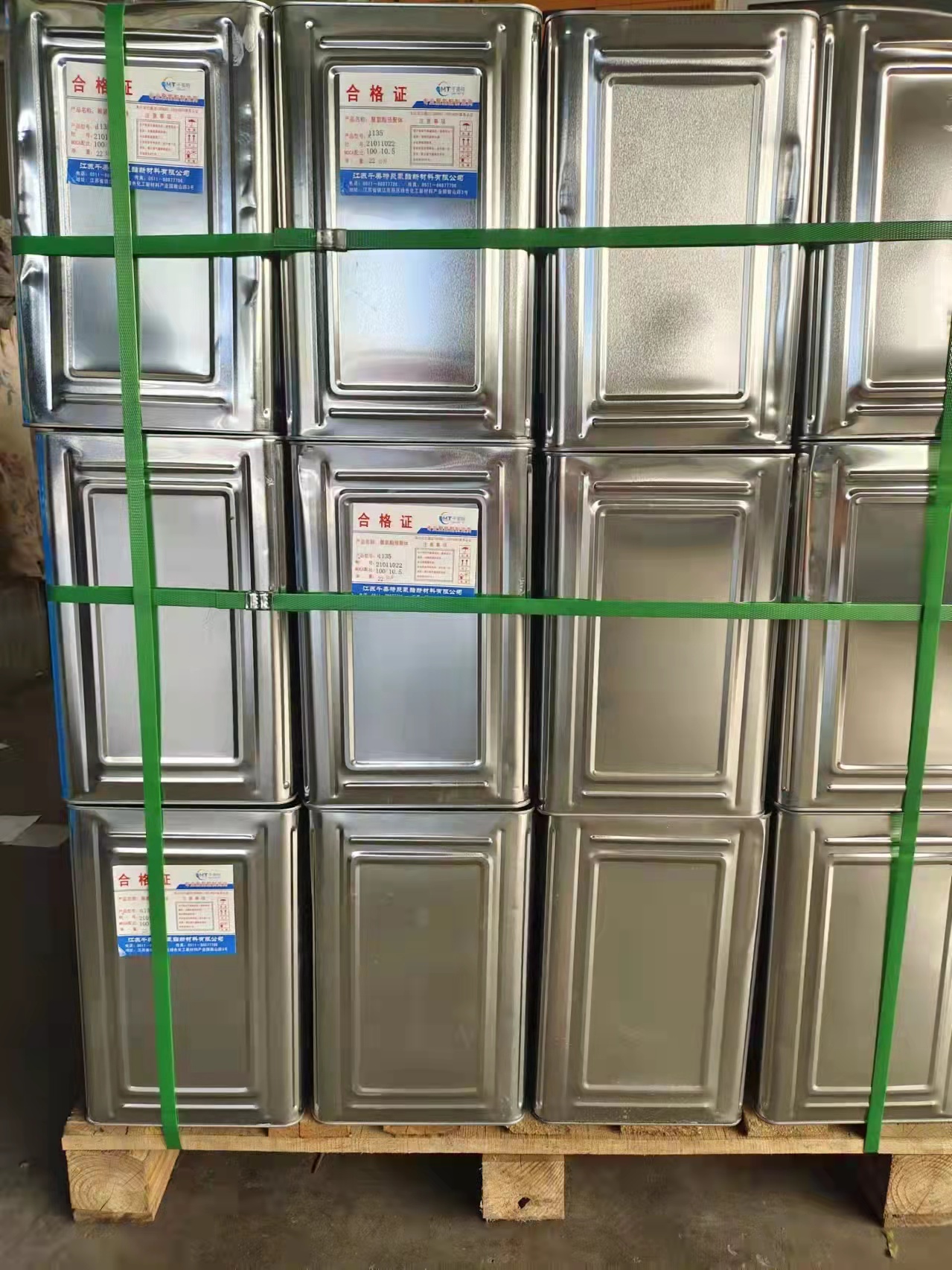

包 装:22kg或200kg镀锌铁桶包装。
型号 | K1130 | K1135 | K1142 | K1150 | K1158 |
外观 | 淡黄色粘稠液体,低温下长时间放置为固体 | ||||
MOCA用量(g/100g预聚体) | 8.6 | 10.5 | 12.5 | 14.5 | 17.2 |
混合温度℃(预聚体/MOCA) | 85/120 | 85/120 | 80/120 | 80/120 | 75/120 |
凝胶时间(min) | 12 | 10 | 9 | 6 | 4 |
脱模时间(h/100℃) | 1 | 1 | 1 | 1 | 1 |
后硫化时间(h/100℃) | 10 | 10 | 10 | 10 | 10 |
成 品 胶 性 能 | |||||
硬度(邵A) | 80±2 | 85±2 | 90±2 | 95±2 | 96±2 |
拉伸硬度(MPa) | 42 | 48 | 53 | 53 | 55 |
拉断伸长率(%) | 760 | 580 | 580 | 500 | 500 |
撕裂强度(KN/m) | 85 | 87 | 108 | 108 | 118 |
回弹(%) | 39 | 20 | 20 | 20 | 19 |
比重 | 1.25 |
