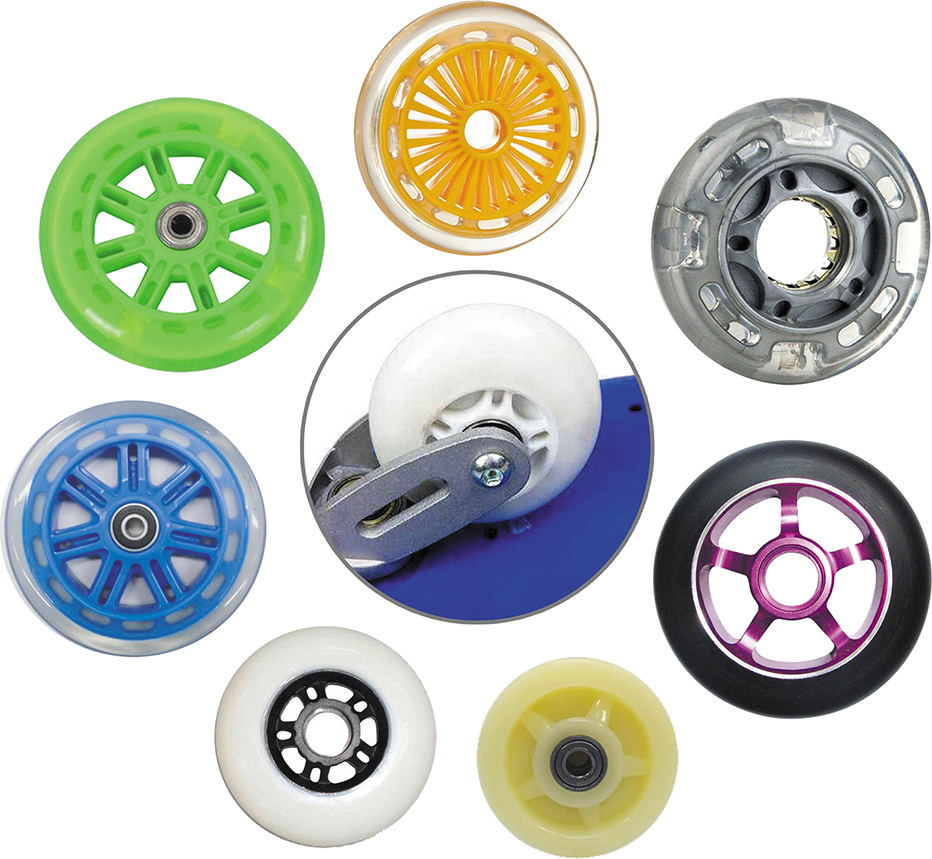

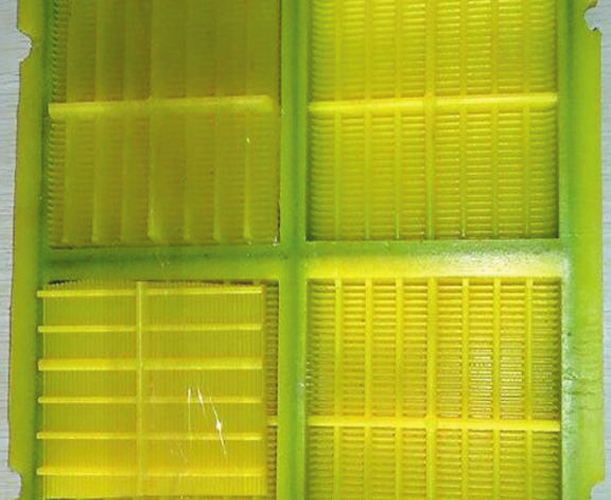

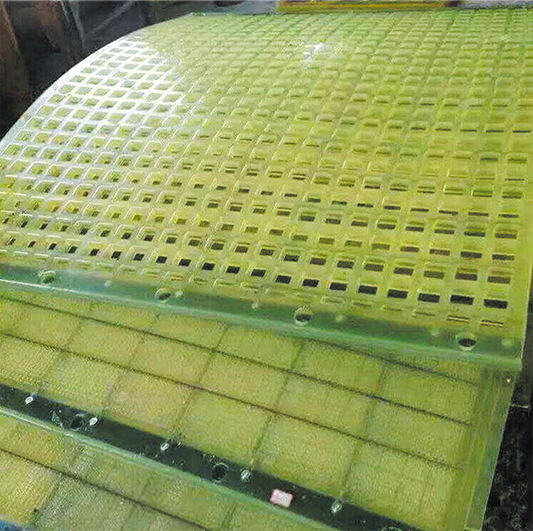

用 途：用于制作胶棒、胶轮、胶棍、密封圈和筛板等聚氨酯杂件。
特 性：制品具有良好耐磨性、耐水性、耐霉菌性，回弹性好，力学性能优，并可添加色料调整颜色。
操作要点：预聚体在80-85℃下真空脱气后，与熔化好的MOCA混匀、脱气、浇注、硫化成型，适用于手工操作和机械成型。
贮 存：存于阴凉干燥处。开封后，需尽快用完；以防吸潮变质；如不能一次用完，需氮气置换后密封，原装贮存期为三个月。
包 装：22kg或200kg镀锌铁桶包装。
型号 | K1221 | K1230 | K1235 | K1243 | K1245 | K1250 |
外观 | 淡黄色粘稠液体，低温下长时间放置为固体 | |||||
MOCA用量（g/100g预聚体） | 6 | 8.6 | 10.5 | 12.5 | 12.9 | 14 |
混合温度℃（预聚体/MOCA） | 90/120 | 85/120 | 80/120 | 80/120 | 80/120 | 75/120 |
凝胶时间（min） | 9 | 8 | 4 | 4 | 3 | 3 |
脱模时间（h/100℃） | 1 | 1 | 1 | 1 | 1 | 1 |
后硫化时间（h/100℃） | 10 | 10 | 10 | 10 | 10 | 10 |
成 品 胶 性 能 | ||||||
硬度（邵A） | 71±2 | 80±2 | 85±2 | 90±2 | 92±2 | 95±2 |
拉伸硬度（MPa） | 40 | 40 | 45 | 45 | 45 | 43 |
拉断伸长率（%） | 750 | 760 | 600 | 600 | 600 | 600 |
撕裂强度（KN/m） | 50 | 80 | 95 | 100 | 100 | 103 |
回弹（%） | 35 | 39 | 20 | 20 | 29 | 25 |
比重 | 1.25 | |||||
